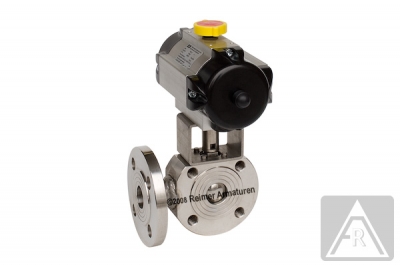

3-Wege Kompakt- Flanschkugelhähne aus Edelstahl, DN 20, PN 40, T-Bohrung - pneumatisch betätigt (einfachwirkend)

3-Wege Kompakt- Flanschkugelhähne aus Edelstahl, DN 20, PN 40, T-Bohrung - pneumatisch betätigt (einfachwirkend)

Artikelnummer: BNAPET05

3-Wege Kompakt-Flanschkugelhahn aus Edelstahl mit T-Bohrung

reduzierter Durchgang, T= -20 bis 180°C, metrische Gewindebohrungen im Gehäuse, Durchgangsbohrungen im Mittelflansch, Gehäuse: Edelstahl-1.4401/1.4408, Kugel: Edelstahl-1.4408, Sitzringe: PTFE, Spindeldichtung: PTFE+FKMAchtung: Durchflußrichtung entsprechend Datenblatt berücksichtigen !Pneumatischer Doppelkolben-Schwenkantrieb - einfachwirkendZahnstange-Ritzel-Prinzip, Steuerdruck: 6-8 bar, Temperatur: -20°C bis 80°C, Steuermedium: gefilterte, trockene Druckluft bzw. nicht aggressive gasförmige Medien, Gehäuse: beschichtete (ALODUR) stranggepreßte Aluminiumlegierung, Dichtelemente: NBRFunktion: federschließend (Auf Anfrage: federöffnend)

Artikelübersicht

Artikel Nr. BNAPET04 BNAPET05 BNAPET06 BNAPET07 BNAPET08 BNAPET09 BNAPET10
Nenndruck [bar] 40 40 40 40 40 40 16
Baulänge [mm] 35 38 43 54 66 83 103
Gewicht [kg] 3.34 4.692 5.49 9.225 12.385 17.28 28.77
Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen

Technische Informationen

Produktgruppe
Kugelhähne
Ausführung
3-Wege
Anschlußart
Kompakt-Flansch
Material
Edelstahl
Betätigungsart
Pneumatisch
Nennweite / Gewinde
DN 20
Zulassung
Ohne Zulassung
Gewicht
4692 g
Baulänge
38 mm

Zubehör

Endschalterbox mit Mikroschalter- 24 V / 230 V

ZE1001

Endschalterbox mit Mikroschalter- 24 V / 230 V
Anzeigen
Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V

ZE1101

Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V
Anzeigen
Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V

ZE1201

Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V
Anzeigen
Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 10...30 V DC, 5 m Kabel

ZE1301

Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 10...30 V DC, 5 m Kabel
Anzeigen
Positionsrückmeldung AUF/ZU, Doppelinitiator IFM, 10...36 V DC, M12

ZE1401

Positionsrückmeldung AUF/ZU, Doppelinitiator IFM, 10...36 V DC, M12
Anzeigen
Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 5 m Kabel - ATEX

ZE1503

Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 5 m Kabel - ATEX
Anzeigen
Endschalterbox mit Mikroschalter- 24 V / 230 V - ATEX

ZE1611

Endschalterbox mit Mikroschalter- 24 V / 230 V - ATEX
Anzeigen
3/2- Wege Magnetventil, 24 V DC, G 1/4'', Namur-Lochbild

ZMA1101

3/2- Wege Magnetventil, 24 V DC, G 1/4'', Namur-Lochbild
Anzeigen
3/2- Wege Magnetventil, 230 V AC, G 1/4'', Namur-Lochbild

ZMA1204

3/2- Wege Magnetventil, 230 V AC, G 1/4'', Namur-Lochbild
Anzeigen
3/2- Wege Magnetventil, 24 V DC, G 1/4'' - ATEX Anwendungen - Zone 1

ZMA1311

3/2- Wege Magnetventil, 24 V DC, G 1/4'' - ATEX Anwendungen - Zone 1
Anzeigen
3/2- Wege Magnetventil, 230 V AC, G 1/4'', ATEX Anwendungen - Zone 1

ZMA1412

3/2- Wege Magnetventil, 230 V AC, G 1/4'', ATEX Anwendungen - Zone 1
Anzeigen
