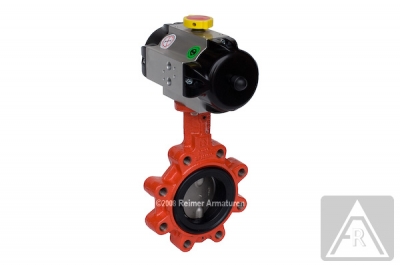

Absperrklappe in Anflanschausführung, Gehäuse: GGG-40 / Klappenscheibe: Edelstahl-1.4408 / Manschette: NBR, DN 32, PN 16 - pneumatisch betätigt (doppeltwirkend)

Absperrklappe in Anflanschausführung, Gehäuse: GGG-40 / Klappenscheibe: Edelstahl-1.4408 / Manschette: NBR, DN 32, PN 16 - pneumatisch betätigt (doppeltwirkend)

Artikelnummer: Q9LPdN07

Absperrklappe in Anflanschausführung -Manschette: NBR

weichdichtend, zentrische Scheibenlagerung, einteiliges Gehäuse, Baulänge EN 558-1 Reihe 20, Einbau zwischen Flansche nach DIN EN 1092-1/11/B1, Mediumtemperatur: -10 bis 80° C, Gehäuse: GGG-40, Klappenscheibe: Edelstahl-1.4408, Spindel: Edelstahl-1.4021, Manschette: NBR, Spindeldichtung: NBR Pneumatischer Doppelkolben-Schwenkantrieb - doppeltwirkendZahnstange-Ritzel-Prinzip, Steuerdruck: 6-8 bar, Temperatur: -20°C bis 80°C, Steuermedium: gefilterte, trockene Druckluft bzw. nicht aggressive gasförmige Medien, Gehäuse: beschichtete (ALODUR) stranggepreßte Aluminiumlegierung, Dichtelemente: NBR

Preise nur für registrierte Benutzer sichtbar*

Artikelübersicht

Artikel Nr. Q9LPdN07 Q9LPdN08 Q9LPdN09 Q9LPdN10 Q9LPdN11 Q9LPdN12 Q9LPdN13 Q9LPdN14 Q9LPdN15
Größe / Nennweite DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200
Nenndruck [bar] 16 16 16 16 16 16 16 16 10
Baulänge [mm] 33 33 43 46 46 52 56 56 60
Gewicht [kg] 3.8 3.8 5.7 6.5 8.3 10.5 14.3 16.4 23.5
Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen

Technische Informationen

Produktkategorie
Armaturen
Produktgruppe
Absperrklappen
Ausführung
Weichdichtend
Anschlußart
Anflansch
Material
GGG
Betätigungsart
Pneumatisch
Nennweite / Gewinde
DN 32
Zulassung
Ohne Zulassung
Gewicht
3800 g
Baulänge
33 mm

Zubehör

Endschalterbox mit Mikroschalter- 24 V / 230 V

ZE1001

Endschalterbox mit Mikroschalter- 24 V / 230 V
Anzeigen
Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V

ZE1101

Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V
Anzeigen
Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V

ZE1201

Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V
Anzeigen
Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 10...30 V DC, 5 m Kabel

ZE1301

Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 10...30 V DC, 5 m Kabel
Anzeigen
Positionsrückmeldung AUF/ZU, Doppelinitiator IFM, 10...36 V DC, M12

ZE1401

Positionsrückmeldung AUF/ZU, Doppelinitiator IFM, 10...36 V DC, M12
Anzeigen
Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 5 m Kabel - ATEX

ZE1503

Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 5 m Kabel - ATEX
Anzeigen
Endschalterbox mit Mikroschalter- 24 V / 230 V - ATEX

ZE1611

Endschalterbox mit Mikroschalter- 24 V / 230 V - ATEX
Anzeigen
5/2- Wege Magnetventil, 24 V DC, G 1/4'', Namur-Lochbild

ZMA2101

5/2- Wege Magnetventil, 24 V DC, G 1/4'', Namur-Lochbild
Anzeigen
5/2- Wege Magnetventil, 230 V AC, G 1/4'', Namur-Lochbild

ZMA2204

5/2- Wege Magnetventil, 230 V AC, G 1/4'', Namur-Lochbild
Anzeigen
5/2- Wege Magnetventil, 24 V DC, G 1/4'', ATEX Anwendungen - Zone 1

ZMA2311

5/2- Wege Magnetventil, 24 V DC, G 1/4'', ATEX Anwendungen - Zone 1
Anzeigen
5/2- Wege Magnetventil, 230 V AC, G 1/4'', ATEX Anwendungen - Zone 1

ZMA2412

5/2- Wege Magnetventil, 230 V AC, G 1/4'', ATEX Anwendungen - Zone 1
Anzeigen
