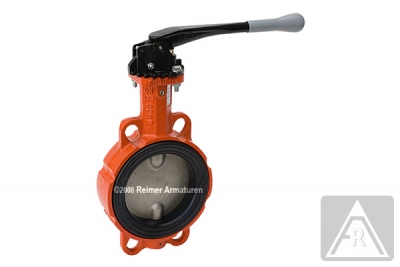

Absperrklappe in Zwischenflanschausführung, Gehäuse: GGG-40 / Klappenscheibe: Edelstahl-1.4408 / Manschette: EPDM, DN 32, PN 16/10/6 - Rasthebel

Absperrklappe in Zwischenflanschausführung, Gehäuse: GGG-40 / Klappenscheibe: Edelstahl-1.4408 / Manschette: EPDM, DN 32, PN 16/10/6 - Rasthebel

Artikelnummer: Q9WHE407

Absperrklappe in Zwischenflanschausführung -Manschette: EPDM

weichdichtend, zentrische Scheibenlagerung, einteiliges Gehäuse, Baulänge EN 558-1 Reihe 20, Einbau zwischen Flansche nach DIN EN 1092-1/11/B1 (PN6/PN10/PN16), Mediumtemperatur: -20 bis 130°C, Gehäuse: GGG-40, Klappenscheibe: Edelstahl-1.4408, Spindel: Edelstahl-1.4021, Manschette: EPDM, Spindeldichtung: NBRBetätigung: DN 32 bis DN 200 mit Rasthebel, DN 250+DN 300: Schneckenradgetriebe

Preise nur für registrierte Benutzer sichtbar*

Artikelübersicht

Artikel Nr. Q9WHE407 Q9WHE408 Q9WHE409 Q9WHE410 Q9WHE411 Q9WHE412 Q9WHE413 Q9WHE414 Q9WHE415 Q9WHE416 Q9WHE417
Größe / Nennweite DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300
Nenndruck [bar] 16 16 16 16 16 16 16 16 16 10 10
Baulänge [mm] 33 33 43 46 46 52 56 56 60 68 78
Gewicht [kg] 2.9 2.9 4 4.6 5 5.8 8.8 10.1 15.1 25.5 36.3
Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen Anzeigen

Technische Informationen

Produktkategorie
Armaturen
Produktgruppe
Absperrklappen
Ausführung
Weichdichtend
Anschlußart
Zwischenflansch
Material
GGG
Betätigungsart
Manuell
Nennweite / Gewinde
DN 32
Zulassung
Ohne Zulassung
Gewicht
2900 g
Baulänge
33 mm
