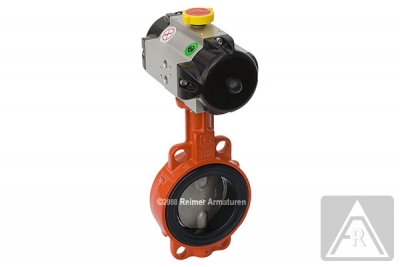

Absperrklappe in Zwischenflanschausführung, Gehäuse: GGG-40 / Klappenscheibe: Edelstahl-1.4408 / Manschette: EPDM, DN 32, PN 16/10/6 - pneumatisch betätigt (doppeltwirkend)

Absperrklappe in Zwischenflanschausführung, Gehäuse: GGG-40 / Klappenscheibe: Edelstahl-1.4408 / Manschette: EPDM, DN 32, PN 16/10/6 - pneumatisch betätigt (doppeltwirkend)

Artikelnummer: Q9WPdE07

Absperrklappe in Zwischenflanschausführung -Manschette: EPDM

weichdichtend, zentrische Scheibenlagerung, einteiliges Gehäuse, Baulänge EN 558-1 Reihe 20, Einbau zwischen Flansche nach DIN EN 1092-1/11/B1 (PN6/PN10/PN16), Mediumtemperatur: -20 bis 130°C, Gehäuse: GGG-40, Klappenscheibe: Edelstahl-1.4408, Spindel: Edelstahl-1.4021, Manschette: EPDM, Spindeldichtung: NBRPneumatischer Doppelkolben-Schwenkantrieb - doppeltwirkendZahnstange-Ritzel-Prinzip, Steuerdruck: 6-8 bar, Temperatur: -20°C bis 80°C, Steuermedium: gefilterte, trockene Druckluft bzw. nicht aggressive gasförmige Medien, Gehäuse: beschichtete (ALODUR) stranggepreßte Aluminiumlegierung, Dichtelemente: NBR

Artikelübersicht

Artikel Nr.	Q9WPdE07	Q9WPdE08	Q9WPdE09	Q9WPdE10	Q9WPdE11	Q9WPdE12	Q9WPdE13	Q9WPdE14	Q9WPdE15
Nenndruck [bar]	16	16	16	16	16	16	16	16	16
Baulänge [mm]	33	33	43	46	46	52	56	56	60
Gewicht [kg]	3.7	3.7	4.8	5.4	5.8	7.7	11.6	14.4	21.5
	Anzeigen	Anzeigen	Anzeigen	Anzeigen	Anzeigen	Anzeigen	Anzeigen	Anzeigen	Anzeigen

Technische Informationen

Produktgruppe

Absperrklappen

Ausführung

Weichdichtend

Anschlußart

Zwischenflansch

Material

GGG

Betätigungsart

Pneumatisch

Nennweite / Gewinde

DN 32

Zulassung

Ohne Zulassung

Gewicht

3700 g

Baulänge

33 mm

Zubehör

Endschalterbox mit Mikroschalter- 24 V / 230 V

ZE1001

Endschalterbox mit Mikroschalter- 24 V / 230 V

Anzeigen

Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V

ZE1101

Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V

Anzeigen

Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V

ZE1201

Endschalterbox aus Aluminium mit Mikroschalter- 24 V / 230 V

Anzeigen

Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 10...30 V DC, 5 m Kabel

ZE1301

Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 10...30 V DC, 5 m Kabel

Anzeigen

Positionsrückmeldung AUF/ZU, Doppelinitiator IFM, 10...36 V DC, M12

ZE1401

Positionsrückmeldung AUF/ZU, Doppelinitiator IFM, 10...36 V DC, M12

Anzeigen

Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 5 m Kabel - ATEX

ZE1503

Positionsrückmeldung AUF/ZU, Doppelinitiator Pepperl+Fuchs, 5 m Kabel - ATEX

Anzeigen

Endschalterbox mit Mikroschalter- 24 V / 230 V - ATEX

ZE1611

Endschalterbox mit Mikroschalter- 24 V / 230 V - ATEX

Anzeigen

3/2- Wege Magnetventil, 24 V DC, G 1/4'', Namur-Lochbild

ZMA1101

3/2- Wege Magnetventil, 24 V DC, G 1/4'', Namur-Lochbild

Anzeigen

3/2- Wege Magnetventil, 230 V AC, G 1/4'', Namur-Lochbild

ZMA1204

3/2- Wege Magnetventil, 230 V AC, G 1/4'', Namur-Lochbild

Anzeigen

3/2- Wege Magnetventil, 24 V DC, G 1/4'' - ATEX Anwendungen - Zone 1

ZMA1311

3/2- Wege Magnetventil, 24 V DC, G 1/4'' - ATEX Anwendungen - Zone 1

Anzeigen

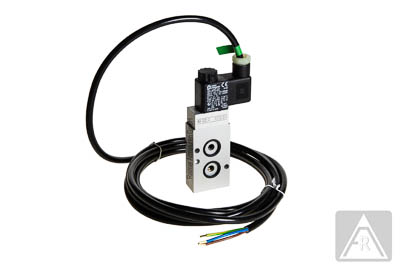

3/2- Wege Magnetventil, 230 V AC, G 1/4'', ATEX Anwendungen - Zone 1

ZMA1412

3/2- Wege Magnetventil, 230 V AC, G 1/4'', ATEX Anwendungen - Zone 1

Anzeigen
